Panele wentylacyjne ekranujące EMI

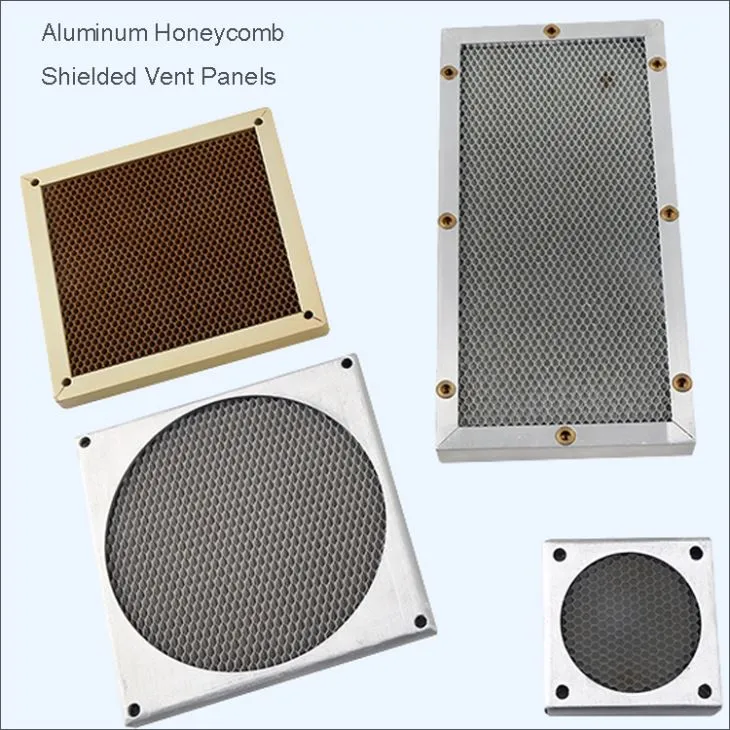

Aluminiowe ekranowane panele wentylacyjne o strukturze plastra miodu
Aluminiowe ekranowane panele wentylacyjne o strukturze plastra miodu są wykonane z aluminium lub stali o strukturze plastra miodu zamontowanej w ramie. Dostępnych jest wiele stylów aluminiowych ramek o różnych grubościach i konfiguracji plastra miodu, aby spełnić różne wymagania dotyczące ekranowania. Dostępne są kratki ochronne dla obszarów wrażliwych wraz z piankami do filtracji kurzu. Można określić utlenianie chromianu, niklowanie chemiczne, cynowanie i pasywację.
Aluminiowe ekranowane panele wentylacyjne o strukturze plastra miodudo przepływu powietrza składa się z aluminiowej folii o strukturze plastra miodu, umieszczonej w sztywnej, wytłaczanej aluminiowej ramie montażowej. Folia, uformowana i laminowana w szereg komórek o strukturze plastra miodu, które są sklejane i perforowane lub zgrzewane laserowo na połączeniu, zapewnia ścieżkę przewodzącą na każdym połączeniu. Chociaż folia przewodzi we wszystkich kierunkach, aby zwiększyć wydajność EMI, zalecane są dwa kawałki plastra miodu spolaryzowane na 900 względem siebie.
Ekranowanie uzyskuje się dzięki zastosowaniu zasad projektowania Waveguide. Rama może być dostarczona z integralną lub oddzielną uszczelką EMI/RFI i może być pokryta różnymi wykończeniami, aby zapewnić ochronę przed korozją lub poprawić przewodność.
Skuteczność ekranowania
Aluminiowa wydajność ekranowania o strukturze plastra miodu (rozmiar komórki 3,2 mm, grubość 12,7 mm) | ||
Częstotliwość | Pole | Tłumienie db |
10 kHz | H | 45 |
100 kHz | H | 49 |
1 MHz | H | 51 |
1 MHz | E | & gt; 100 |
10 MHz | E | & gt; 100 |
100 MHz | E | & gt; 100 |
1 GHz | P | 98 |
10 GHz | P | 95 |
Huarui Honeycomb jest dobrze znany jako jeden z największych producentów i dostawców aluminiowych paneli wentylacyjnych o strukturze plastra miodu w Chinach. Mamy profesjonalną fabrykę działającą skutecznie. Zapraszamy do zakupu wysokiej jakości i trwałych ekranowanych paneli wentylacyjnych o strukturze plastra miodu w konkurencyjnych dla nas warunkach, a także możemy zaoferować konsultację wyceny.
